  • FR-500F超声波流量计
FR-500F超声波流量计
适用
Apply
●清洁水及污水●冷却水和热水
●水与乙二醇混合液●润滑油、汽油、柴油或燃料油
●饮料等其他液体、化学原料●介质浊度:泥沙含量≤5%
全国热线

13079847410(微信同号)

产品简介Introduction

产品特点
Characteristic
  • FR-500F固定式超声波流量计可满足您测量流量的需求,采用国际通用
    时差法数字信号分析方法,可以为测量干净以及绝大多数混浊或含气泡
    的液体提供无漂移准确测量。
产品介绍
Introduction

FR-500F固定式超声波流量计可满足您测量流量的需求,采用国际通用时差法数字信号分析方法,可以为测量干净以及绝大多数混浊或含气泡的液体提供无漂移准确测量;几乎所有元器件均采用知名国际厂商,线路板经大规模生产线自动焊接完成,先进的生产工艺,严格的质量管理使整个仪表不良品率降到千分之一;外壳精铸选用全新铝材,无再生料添加,具有坚固、质量轻特点;表面喷涂处理,耐用美观,经过>500小时盐雾试验,>1000小时湿热试验,适应长期户外使用;仪表结构专业精心设计,按键快捷布局合理美观;窗口化菜单操作,简单易学,即使是初次使用,也可以几分钟之内完成测量,只需输入现场参数,用专用夹具把磁性传感器夹装在管外,并调好声程,无需其他辅助工具,也无需管线上开孔、停产和停水;选择插入式传感器可以达到理性精度,在正确安装的前提下,插入式传感器精度优于1%,不会造成淤塞、阻碍与压损,专业开孔工具可以带压不停水安装,对于水泥或玻璃钢等不可焊接管道可以定制管箍安装插入式传感器;FR-500F在现场应用中因为没有部件会造成积聚和污染,也不含可磨损的可动部件,初次安装以及日后拆卸都非常方便,安装成功后极少需要维护,和其他种类在线测量流量计相比具有独特并不可替代的优势;FR-500F目前广泛用于国内外自来水计量,热力管网平衡,钢铁冶金,环保水务,节能减排等众多领域,外观和性能均具有国内领先水平。

技术参数
Technical Parameter
测量原理 时差相关原理
测量管径 夹装式传感器:10mm~8000mm或更大,插入式传感器:管径≥80mm安装
管道材质 几乎所有的金属和致密塑料管,对于混凝土或其他组份管材及有内衬请咨询
设计抗冲击性能 IK08IEC62262:2002
温度范围(短期) -40℃~120℃IEC60068:1997
温度范围(长期) -20℃~80℃IEC60068:1997
抗化学腐蚀性能 良好
阻燃等级 完全阻燃
环保性 无卤素
RoHS 符合RoHS
外形尺寸 240×230×100mm
主机重量 3500g
电器接口 纯铜PG11
显示 2×10汉字背光液晶显示,显示瞬时流量、流速、累积流量、信号状态
键盘 16触觉PC膜键盘
模拟输入 3路4-20mA电流输入,可输入压力、温度、液位等信号;
可连接两路三线制PT100铂电阻,实现热量测量。
传感器参数
Sensor Parameters
外夹传感器 常温:FS1:10~100mm  FM1:50~1000mm  FL1:300~8000mm
高温:FS2:10~100mm  FM2:50~1000mm  FL2:300~8000mm
插入传感器 标准:FC1:80~8000mm
水泥:FC2:80~8000mm
插入传感器 ≥80mm;铸铁,水泥,玻璃钢等不可焊接管道需定制管箍安装
温度范围 外夹标准:-40~+70℃ ;外夹高温-40~+160℃ 插入耐温:≤160C°
安装方式 外夹式:不锈钢带; 插入式:焊接底座碳钢或不锈钢
适用区域 非防爆区
传感器电缆 超声波专用屏蔽电缆
选型编码
Selection Code
FR-500F - (传感器) - DN(管径) - M(电缆长度)
常温传感器:FS1:10~100mm(小型) FM1:50~1000mm(中型) FL1:300~8000mm(大型)
高温传感器:FS2:10~100mm(小型) FM2:50~1000mm(中型) FL2:300~8000mm(大型)
插入传感器:FC1:标准插入 FC2:水泥插入
管段传感器:请咨询厂家订货
选型举例: FR - 500F - FM1 - DN300 - M50
解 释:固定超声波流量计,配常温中型传感器,测量口径300mm,电缆线长50m

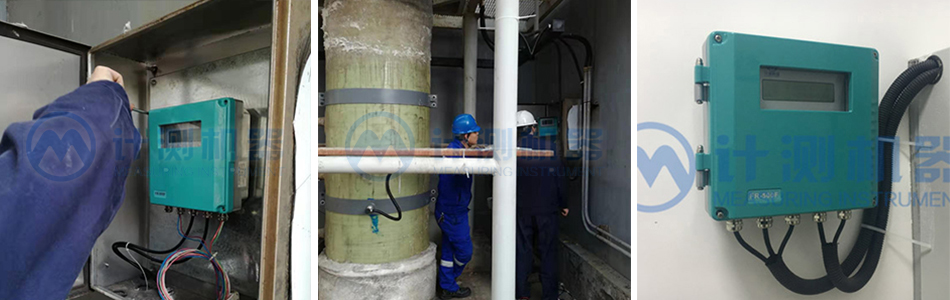

现场案例
On Site Cases
