  • FR-500H手持超声波流量计

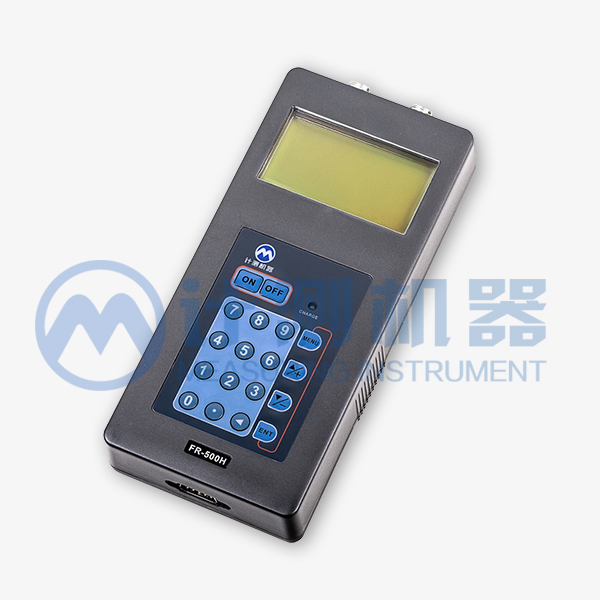

FR-500H手持超声波流量计
适用
Apply
●清洁水及污水●冷却水和热水
●水与乙二醇混合液●润滑油、汽油、柴油或燃料油
●饮料等其他液体、化学原料●介质浊度:泥沙含量≤5%
全国热线

13079847410(微信同号)

产品简介Introduction

产品特点
Characteristic
  • 性能国内领先,自主设计,外形美观,工艺精细
    外壳采用PC材料,具有环保,耐磨耐划伤,完全不同于常见ABS壳体
    显示窗采用高透明工程材料,硬度高不易划伤,清晰度高特点
    进口充电电池,可反复充2100次以上,电池放置五年可维持70%电量
    核心器件MCU,运放,二三极管等全部选用进口品牌,高性能,更稳定
    磁吸性传感器,可吸附在金属管道外壁,配备不锈钢夹具
    窗口化菜单操作,简单易学
    配备出口级便携仪表箱,大气美观,坚固耐用,便于携带
产品介绍
Introduction

FR-500H手持式超声波流量计使用时差法数字信号处理技术极大的增强了信噪比,几乎所有元器件都选用国际品牌,线路板经大规模生产线自动焊接完成,严格的质量控制使整个仪表不良品率降到理想值,从而保证仪表精度和稳定性;即使在含气泡,液滴或夹带固体颗粒等两相流场合也能提供准确无漂移测量,具有国内先进水平。国内专业团队外观设计,采用PC(聚碳酸酯)材料,磨砂效果具有美观、坚固环保等特点,完全区别于市场常见的阻燃ABS材质外壳掉漆和容易出现划痕弊病;显示窗采用高透明材料,具有硬度高不易划伤,清晰度好等特点,不同于普通PVC贴膜。窗口化菜单操作,简单易学,即使是首次使用,也可以几分钟之内完成测量,只需输入现场参数,把传感器磁吸在管道外壁,并调好声程,非金属管道使用专用夹具夹装测量,无需其他辅助工具,也无需管线上开孔,停水、停产。选用原装进口镍氢电池,可反复充电2100次以上,充满电后仪表放置5年可维持70%电量,从而提高仪表利用率并降低维护成本;配备出级豪华便携箱,大气美观,坚固耐用,防摔抗压,克服普通铝合金箱在运输过程中即损坏的问题;FR-500H目前广泛用于国内外自来水,热力管网,钢铁冶金,环保节能,水务灌溉等众多领域,此款流量计集外夹安装,电池供电,便于携带等多种特点于一身,是其他任何流量计所不具有的。

技术参数
Technical Parameter
测量原理 时差相关原理
测量管径 夹装式传感器:10mm~8000mm或更大
管壁厚度 ≤50mm
管道材质 所有的金属和致密塑料管。对于混凝土或其他组份管材及有内衬请咨询
测量精度 管径>150mm:±0.5%~±1%; 管径≤150mm:±0.5%~±1.5%
重复性/线性度 读数的 ±0.1%~±0.3% / 0.5%
流速范围 0.01~25m/s(正反向计量,并可计量净流量)
量程比 400:1(注:满足上游10倍管径直管段,下游5倍管径直管段,流速大于0.3m/s)
测量参数 体积流量和流速
外壳材质 PC(聚碳酸酯),具有耐划,耐摔,耐高温,阻燃环保等特点
外形尺寸 198×92×32mm
重量 460g
显示 带背光LCD显示,4×8中文或4×16英文,显示瞬时流量、流速、累积流量、信号状态
键盘 20触觉反馈膜PC按键,可反复按20万次以上
充电电池 进口充电电池,充满电可持续工作12小时,可反复充电2100次
充电器输入 100-240VAC 50/60HZ  0.3A
存储温度 -20~70℃(为确保电池使用寿命,高于35℃温度下存储不应超过一个月)
标准输出 RS232
现场参数设定 菜单操作界面,使用键盘和功能键,存储功能用于保存现场参数
显示功能 显示中、英文语言
夹装式超声波流量计传感器
Clamp Type Ultrasonic Flowmeter Sensor
测量范围 常温:HS1:10~100mm  HM1:50~1000mm   HL1:300~8000mm
高温:HS2:10~100mm   HM2:50~1000mm   HL2:300~8000mm
温度范围 标准;-40~70℃ 高温-40~160℃(实测)
安装夹具 不锈钢链
适用使用区域 非防爆区
传感器电缆 一对5m专用信号电缆,可选延长10m×2电缆
可选测厚探头
Optional Thickness Measuring Probe
壁厚范围 0.75mm~225.0mm
管材声速 1000m/s~9999m/s
精度 ±0.1mm
测量速度 20次/秒
供电电源 5号干电池两节,工作时间100小时
通信口 RS232串口
外形尺寸 150×74×32mm
重量 238g
选型编码
Selection Code
FR-500H - 传感器(可多选) - 电缆长度
常温:HS1 : 10~100mm(小型) HM1 : 50~1000mm(中型) HL1 : 300~8000mm(大型)
高温:HS2 : 10~100mm(小型) HM2 : 50~1000mm(中型) HL2 : 300~8000mm(大型)
电缆长度: 5 5米×2(标配)
10 10米×2
选型举例: FR - 500H - HS1 - HM2 - 5
解 释: 手持超声波流量计,配常温小型、高温中性传感器,电缆长度5m

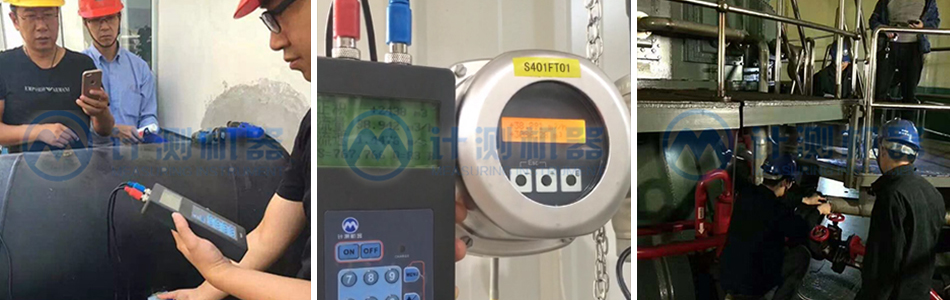

现场案例
On Site Cases
