FR-500W超声波水表

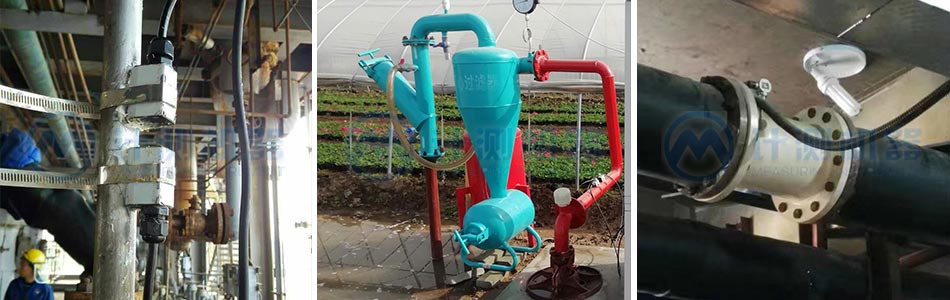

适用

Apply

●饮用水●水处理行业
●供暖水●汽油、柴油等燃料油
●化学原料●饮料等其他液体

联系我们

全国热线

13079847410(微信同号)

产品简介Introduction

产品特点

Characteristic

小于0.01m/s始动流速
流体双声道测量，提高精度
测量周期1秒一次，4秒检定一次
内置锂电池，电池寿命可达6年以上
IP68防护等级灌封机芯，可长期在水下工作
支持并兼容多种通讯协议，可实现无线远传
铸钢壳体满足国际新城市输水标准
核心器件MCU，运放，二三极管全部选用进口产品，高性能，功能更强大

产品介绍

Introduction

FR-500W超声波水表，有双声道和单声道可供选择，将先进的液体测量技术和低成本的变送器封装结合在一起，变送器可以安装在测量的测量点上。因没有可移动部件需要很少维护，并提供长期自由漂移的运行状态，支持正反向流量计量，可设定多种流量单位，红外通讯接口，支持CJ-188,M-BUS多种通讯协议；单声道超声波水表具有较大量程比，双声道对流体分层计量，可以提高测量准确度，广泛用于城市供水管道、分户用水量总表、水资源监测，同时用于多种工业现场，可选配无线供电和多种通讯接口，以便实现远程抄表，FR-500W广泛用于国内外自来水行业。

技术参数

Technical Parameter

仪表等级	单声道1级；双声道2级
测量介质	水、污水、海水（需定制不锈钢），并且充满管道
测量温度	≤160℃
工作环境	温度-10 ~45℃；湿度≤100%(RH)
压力	1.6MPa/2.5MPa可选（特殊压力请咨询）
结构形式	一体式法兰连接（采用国标）
材质	碳钢或不锈钢（可选）
始动流量	小于0.01m/s始动流速
输出	两路隔离OCT或TTL脉冲输出/一路两线制4-20mA模拟输出
气候和机械环境安全等级	C级
电磁兼容性等级	E2级
通信接口	RS485
供电电源	内置电池（3.6V），或外置5V/24V供电
防护等级	IP68，可在水下2米工作
本地显示	双行显示包括9位累计量，4位瞬时流量，以及状态提示符单位
数据存储	EEPROM/FLASH存储数据，自动记录前128月，512日流量
测流周期	测量状态为1次/秒（也可设定为2-4次/秒）；检定状态为4次/秒
功耗	﹤2.7AH/年，1节电池可使用6年以上

流量范围

Flow Range

公称直径（mm）	量程化 R	流量m³/h
公称直径（mm）	量程化 R	始动流量	下限流量Q1	分界流量Q2	常用流量Q3	过载流量Q4
DN15	200	0.003	0.0125	0.020	2.500	3.125
DN20	200	0.0035	0.016	0.030	3.200	4.000
DN25	200	0.007	0.020	0.030	4.000	5.000
DN32	200	0.010	0.032	0.0504	6.300	7.875
DN40	200	0.015	0.100	0.160	20.000	25.000
DN50	100	0.030	0.400	0.640	40.000	50.000
DN65	100	0.059	0.630	1.008	63.000	78.750
DN80	100	0.064	1.000	1.600	100.000	125.000
DN 100	100	0.094	1.600	2.560	160.000	200.000
DN125	100	0.120	2.000	3.200	200.000	250.000
DN150	100	0.270	2.500	4.000	250.000	312.500
DN200	100	0.315	4.000	6.400	400.000	500.000
DN250	100	0.508	4.000	6.400	400.000	500.000
DN300	100	0.770	6.300	10.080	630.000	787.500

尺寸及重量

Size And Weight

公称通径	外形尺寸					螺纹连接 A	有效螺纹长度	重量 Kg	压力等级 MPa
公称通径	L	H1	H2	WI	W2	螺纹连接 A	有效螺纹长度	重量 Kg	压力等级 MPa
DN15	110	17.5	168	58	90	G3/4B	10	2.2	2.5
DN20	130	24	173	58	90	G1B	12.5	2.3	2.5
DN25	160	25	185	58	90	G1¼B	13	2.5	2.5
DN32	180	31	177	58	90	G1½B	14.5	2.8	2.5
DN40	200	31	181	58	90	G2B	18	3.3	2.5

DN50-DN300

	外形尺寸					法兰尺寸						重量	压力等级MPa
外形尺寸			H2	W1	W2	外径	螺栓孔中心圆直径D1	螺栓孔径×数量φxn	密封面		法兰厚度 C	Kg
	L	H1	H2	W1	W2	D	螺栓孔中心圆直径D1	螺栓孔径×数量φxn	D2	f	法兰厚度 C
DN50	200	70	131	76	95	165	125	18×4	102	2	19	10	1.6
DN65	200	75	135	79	95	185	145	18×4	122	2	20	11.5	1.6
DN80	225	94	132	94	95	200	160	18×8	138	2	20	13.6	1.6
DN100	250	104	140	104	104	220	180	18×8	158	2	22	18.6	1.6
DN125	275	117	148	117	117	250	210	18×8	188	2	22	23.5	1.6
DN150	300	134	155	114	114	285	240	22×8	212	2	24	30	1.6
DN200	350	165	254	165	165	340	295	22×12	268	2	26	35.5	1.6
DN250	450	197	269	197	197	405	355	26×12	320	2	29	58	1.6
DN300	500	223	287	223	223	460	410	26×12	370	2	32	76	1.6
