  • JCM-1超声波明渠流量计

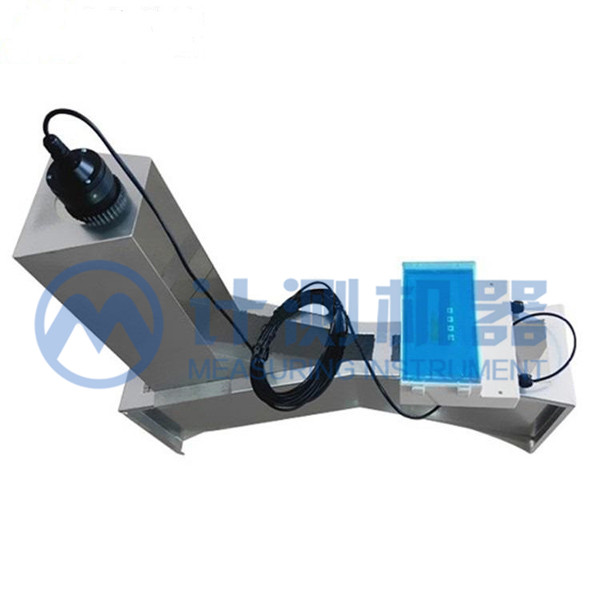

JCM-1超声波明渠流量计
适用
Apply
●渠道●农业灌溉
●企业排污●水利设施
●节能减排
全国热线

13079847410(微信同号)

产品简介Introduction

产品特点
Characteristic
  • 可测量非满管(圆管、蛋形管或其它异形管)流量
    可测量渠道(圆形渠、矩形渠或其它异形渠)流量
    可测量天然的河、溪流量
    可测量污水排放渠道或管道(下水道)流量
    可测量正向和反向流速和流量
    可提供瞬时流量值和累计流量值
    输出信号:RS-485、Modbus、4-20Ma电流信号和多路开关量
    传感器可在恶劣的现场和污水水质下长期工作
    可选配短信或GPRS无线模块实现远程遥测
    传感器外壳为聚碳酸酯,防护等级IP68
    内置自动温度补偿
    盲区可调节,屏蔽探头附近干扰信号
产品介绍
Introduction

JCM-1 超声波明渠流量计测量系统的组成方法一般由一台流量显示仪、一台流速计、一台液位计组成;适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。明渠流量计品种很多,常见的有堰式明渠流量计和槽式明渠流量计两大类。超声波明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。

在许多非满水、大流量(或小流量),自然流动的自由水面状态下测量流体的流量,谓之明渠流量检测。由于明渠流量较大或较小,流体中往往会有一定的腐蚀性或夹带一些杂质,使用一般的管道流量计检测流量是很困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中,明渠流量检测尤其是超声波非接触式明渠流量仪为理想型的流量检测仪器。

技术参数
Technical Parameter
流量范围 10升/秒~10米3/秒 (由配用的量水堰槽的种类、规格确定)
累计流量 8位十进制数,累满后自动回零
流量精度 5% (配用量水堰槽1~3%的不确定,再附加上1~2%的仪表误差)

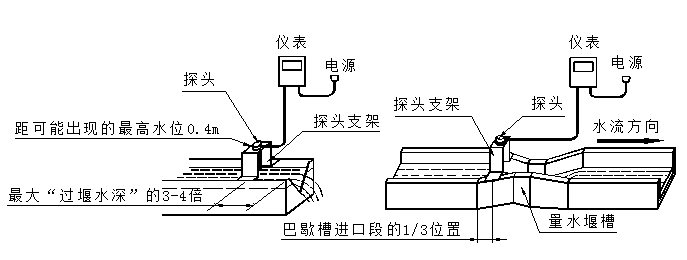

测距范围 0.4~2米(从探头底部起0.4米内是盲区,0.4~2米内为测距范围)
测距精度 ±3mm (在1米量程内标定的结果)
液位分辩 1毫米
工作环境温度 -20~55℃
仪表防护等级 仪表显示部分:IP66(仪表下部的过线孔要堵死);探头部分:IP68
供电电源 交流供电:220V±10% 6W (使用仪表自伴热时为26W)
直流供电:12V±2V 160mA (直流供电时,仪表没有4~20mA输出和继电器动作)
交流供电、直流供电同时存在,仪表使用交流;交流掉电,自动接通直流。
仪表计时误差 < 5分钟/每月
仪表数据存储量 每月、每天、每小时的记录:仅记录流量 >2年,附加其它仪表4路 >4个月
每分钟的记录:仅记录流量 >8小时,附加其它仪表4路 >4小时
模拟输出 4~20毫安
通讯方式 RS485

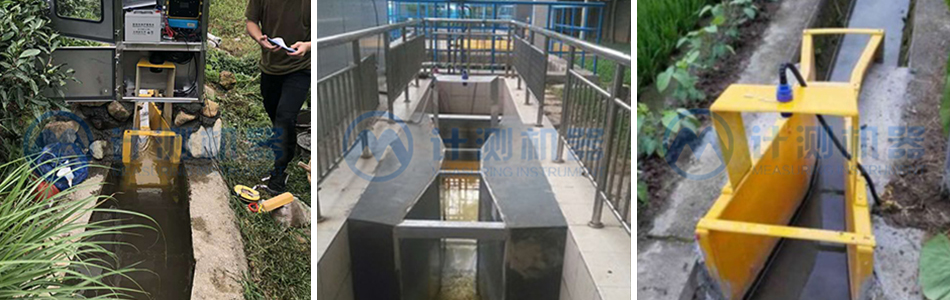

现场案例
On Site Cases
